Sc Apc Upc

30+ mlynedd

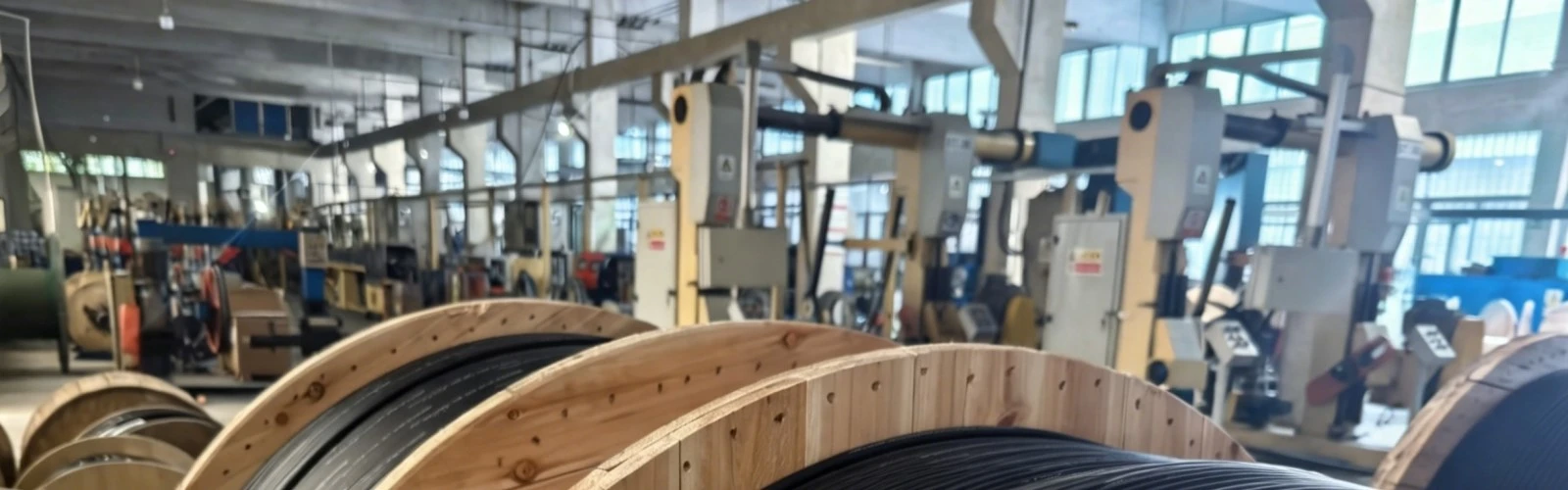

Mae ein ffatri Daethpwyd o hyd yn 1992, cychwyn cyntaf gyda cebl cyfechelog a oedd yn un o gynhyrchwyr mwyaf yn lin'an city.In blwyddyn 2001 dechrau canolbwyntio ar gynhyrchu ceblau optegol.

30+ gwledydd

Yn y flwyddyn 2008, sefydlu adran gwerthu rhyngwladol a gwerthu cebl ffibr optegol i fwy na 30 o wledydd ac mae ganddynt 18 mlynedd o brofiad cyfoethog i allforio ceblau.

• Tymheredd cludo/storio: -20 gradd i +60 gradd

• Hyd rîl safonol: 5m, 10m, 20m, 35m, 45m, 50m, 75m, 100m, 150m, 200m, 300m;
• Mae hydoedd eraill ar gael hefyd.

1. 24-awr un-ar-un gwasanaeth ar-lein i sicrhau cefnogaeth effeithlon.
2. Derbyniad cwsmer meddylgar o archebu gwesty i ymweliad ffatri.
3. Yn hynod ofalus trwy gydol y broses o gadarnhau archeb i anfon cynnyrch.

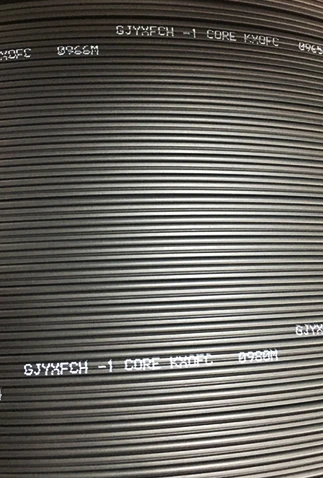

Cebl gollwng FTTH-Argraffu inc

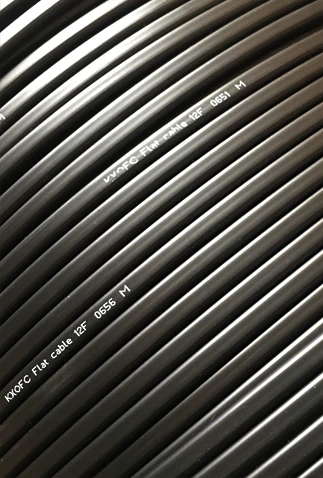

Cebl fflat-Prinio plasma

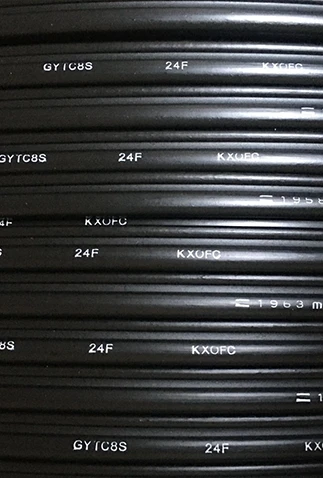

Cebl awyr agored GYTC8S-Argraffu haearn

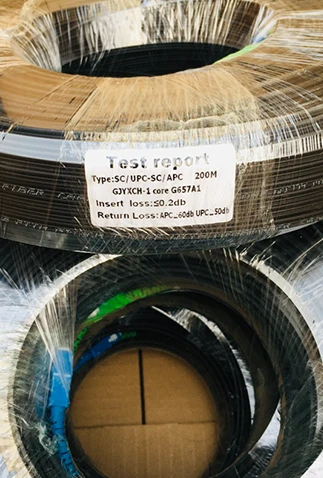

Cebl siwmper- SC/UPC-SC/APC

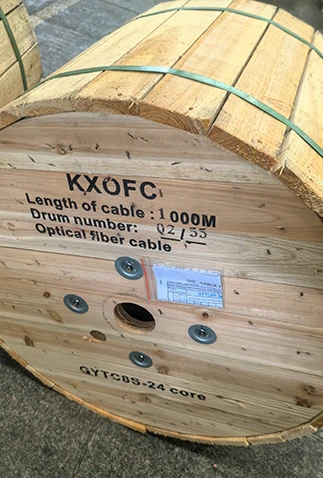

GYTC8S 24 craidd -drwm pren

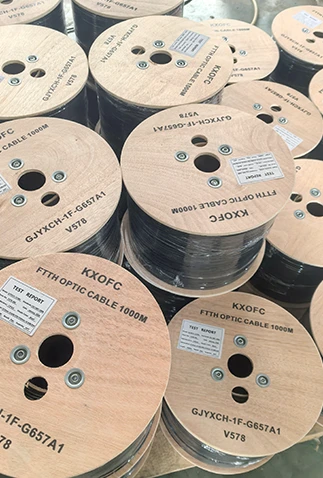

FTTH cebl-1km drwm

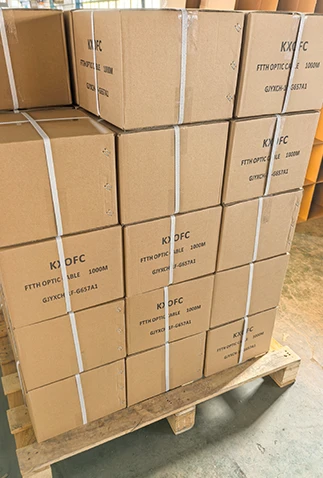

Cebl FTTH-pacio carton

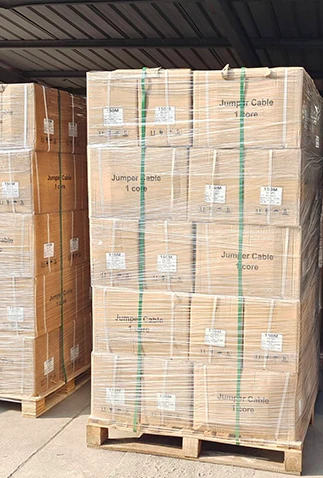

Cortynnau clwt-Pecyn paled

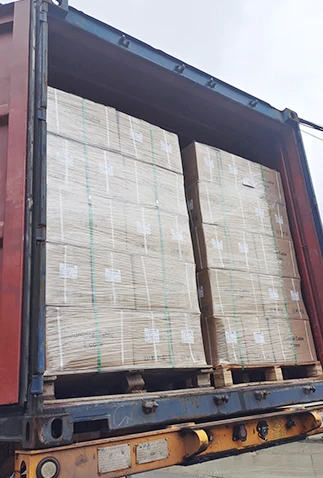

Cortynnau clwt wrth ddosbarthu Pallet

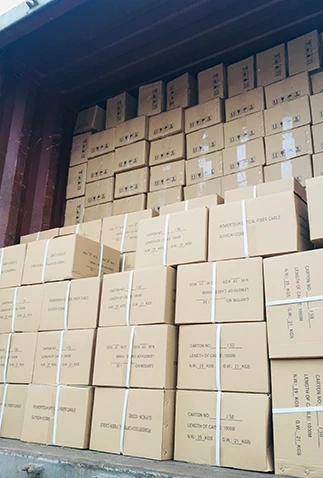

Cebl FTTH mewn cartonau pacio

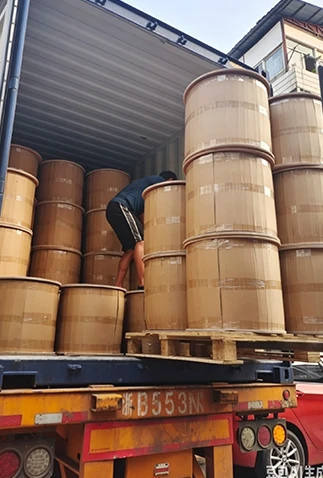

Cebl fflat mewn pecyn drwm pren haenog

Drwm cyfansawdd yn llawn wedi'i lwytho i mewn i contianer

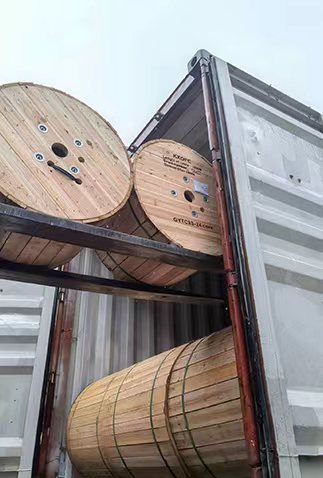

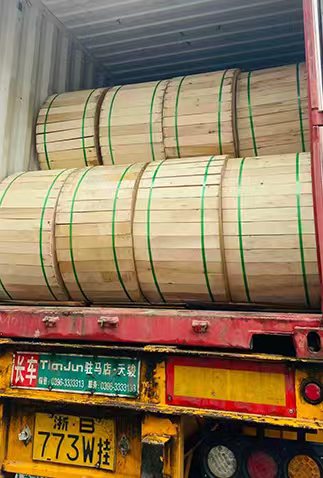

Llun llwytho drwm pren solet





## I. Diffiniadau Sylfaenol: Dadansoddiad Enwau

### 1. SC Connector

SC (Cysylltydd Safonol): Gwthiad sgwâr-tynnu cysylltydd ffibr optig, ferrule ceramig 2.5mm, gosod a thynnu offer am ddim, a ddefnyddir amlaf mewn ystafelloedd offer a band eang PON. Gwahaniaethu yn ôl lliw cragen:

- **SC/UPC**: Cragen las, 0 gradd sgleinio arwyneb ychydig yn amgrwm

- **SC/APC**: Cragen werdd, caboli befel 8 gradd

### 2. Gwahaniaethau Craidd mewn Gloywi Wyneb Diwedd UPC/APC

Tabl Cymharu: SC / UPC yn erbyn Cysylltwyr Ffibr SC / APC

### 3. Beth yw llinyn clwt SC/UPC-SC/APC?

**Cordyn clwt ffibr optig modd hybrid sengl gyda chysylltydd SC UPC glas ar un pen a chysylltydd SC APC gwyrdd ar y pen arall.** Mae wedi'i gynllunio'n benodol ar gyfer cysylltiadau traws-system lle mae un pen yn UPC a'r llall yn APC, gan ddileu'r angen am addaswyr ychwanegol a lleihau colledion eilaidd a phwyntiau methiant posibl.

## II. Strwythur a Manylebau

1. **Math Fiber Optic**: Dim ond **modd sengl-modd 9/125μm OS2 (G.652D/G.657A1/A2)**, amlfodd heb broses APC, dim cordiau clwt amlfodd SC/UPC-SC/APC.

2. **Math o gebl**

- Simplex sengl-craidd: 1 ffibr, trawsyriant un cyfeiriad;

- Deublyg: 2 ffibr, un trawsyriant ac un derbyn, cyfathrebu deugyfeiriadol;

3. **Gwain Allanol**

- PVC safonol: llinyn clwt safonol melyn dan do;

- LSZH Halogen Mwg Isel-Am ddim: Ar gyfer ystafelloedd cyfrifiaduron ac adeiladau senarios diogelu rhag tân;

- 0.9mm tyn opsiynol-wedi'u pacio, 2.0/3.0mm cortynnau clwt crwn;

4. **Hydoedd Cyffredin**: 0.5m/1m/2m/3m/5m/10m/15m/20m, ac ati, y gellir eu haddasu.

## III. Perfformiad Optegol Allweddol (Safon y Diwydiant)

1. **Colled Mewnosod IL**: Sengl-a ddaeth i ben Llai na neu'n hafal i 0.3dB, llinyn clwt cyfan Llai na neu'n hafal i 0.5dB;

2. **Colled Dychwelyd RL**: diwedd UPC Yn fwy na neu'n hafal i -50dB, diwedd APC Mwy na neu'n hafal i -60dB;

3. Bywyd mewnosod/tynnu: Mwy na neu'n hafal i 1000 o gylchoedd perfformiad sefydlog;

4. Tymheredd gweithredu: -40 gradd ~ +85 gradd .

## IV. Achosion Defnydd Craidd (Pam Defnyddio'r Cord Patch Hybrid Hwn?)

Yr unig achos defnydd hanfodol ar gyfer y llinyn clwt hwn yw **dim cyfatebiaeth rhwng rhyngwynebau offer newydd a hen** mewn canolfannau data/rhwydweithiau band eang:

1. **Canolfannau Data Band Eang FTTH PON**

Mae porthladdoedd offer OLT yn bennaf yn **SC/APC (gwyrdd)**, tra bod porthladdoedd optegol paneli patsh rhwydwaith mewnol y ganolfan ddata a switshis yn **SC/UPC (glas)**. Gan ddefnyddio'r llinyn clwt hwn i gysylltu'r holltwr yn uniongyrchol ac mae'r switsh yn disodli'r "patch cord + flange adapter," gan leihau colledion.

2. **Cable TV CATV Fibre-Coaxial Convergence Network** Mae'r trosglwyddydd optegol RF pen blaen yn APC (Signal Teledu Analog Gwrth-fyfyrio), ac mae'r switsh data yn UPC, sy'n galluogi trosglwyddo a rhyng-gysylltiad seiliedig ar gebl ar gyfer teledu cebl a band eang.

3. **Diweddariadau Rhwydwaith Cludwyr** Gellir uwchraddio paneli clwt UPC presennol mewn hen ystafelloedd offer gydag offer XGS-PON/50G-PON APC newydd heb amnewid y system weirio gyfan, gan gynnig uwchraddiadau cydnawsedd cost isel.

4. **Offerynnau Labordy Darlledu Hybrid ac Offeryn Profi Optegol** Mae porthladdoedd offer yn cynnwys porthladdoedd digidol UPC a phorthladdoedd prawf APC RF ar gyfer profi llwybr optegol pwynt terfyn ar draws-.

## V. Gwaharddiadau a Rhagofalon Defnydd Pwysig

1. **Peidiwch â Gorfodi Cysylltiad Uniongyrchol Rhwng UPC ac APC Flanges** Bydd gorfodi cysylltiad rhwng y flanges UPC ac APC gyda bevel 8 gradd ac arwyneb gwastad 0 gradd yn creu bwlch aer enfawr: bydd colled mewnosod yn cynyddu 10~15dB, gan arwain at golled difrifol o becynnau, statig ar y teledu, a difrod tymor hir i'r ffurwl ceramig a'r ffurwl ceramig.

→ **Rhaid defnyddio llinyn clwt hybrid SC/UPC-SC/APC a wnaed ymlaen llaw ar gyfer trawsnewid; nid yw addaswyr fflans cyffredin yn dderbyniol.**

2. ** Gwahaniaethwch begynedd y ddau ben ; peidiwch â'u gwrthdroi na'u cymysgu.**

Rhaid cysylltu pen yr APC ag offer PON OLT neu CATV RF; rhaid i'r pen UPC gael ei gysylltu â switsh neu banel clwt data.

Os yw'r APC wedi'i gysylltu â switsh cyffredin, nid yw'r golled dychwelyd gormodol yn cael unrhyw effaith negyddol, ond mae'r gost yn uwch; bydd cysylltu'r UPC â modem optegol PON yn achosi datgysylltu rhwydwaith a methiant cofrestriad oherwydd adlewyrchiad.

3. **Rhaid i'r wyneb diwedd fod yn lân.**
Mae wyneb beveled yr APC yn fwy tueddol o grynhoad llwch. Glanhewch ef â phapur glanhau ffibr optig ac alcohol anhydrus cyn ei blygio a'i ddad-blygio er mwyn osgoi diraddio adlewyrchiad.

4. **Gwahaniaethu cyflym mewn lliw.**
Cysylltydd glas=UPC (ochr offer digidol), cysylltydd gwyrdd=APC (Ochr PON/darlledu offer) i osgoi dryswch wrth osod.

## VI. Cymharu â'r Un-Cordiau Patch Endface

1. SC/UPC-SC/UPC: Mewnrwyd ddigidol pur, canolfan ddata, dim senarios PON/CATV;

2. SC/APC-SC/APC: PON llawn, llawn-cyswllt teledu cebl;

3. SC/UPC-SC/APC: **Llinyn clwt pontio pwrpasol ar gyfer systemau hybrid croeswyneb**, y cebl pontio a ddefnyddir amlaf ar gyfer uwchraddio canolfannau data.

## VII. Argymhellion Dethol

1. Canolfan ddata dan do arferol: PVC melyn 3.0mm sengl-craidd/deuol-craidd;

2. Adeiladau swyddfa, ystafelloedd rheoli tân: Dewiswch LSZH isel-gwan di-fwg halogen;

3. Ceblau crwm pellter hir: Dewiswch G.657 tro-ffibr modd sengl ansensitif;

4. Blaenoriaethu-cordiau clwt parod ffatri. Gwaherddir malu pennau cymysg â llaw ar-oherwydd colledion na ellir eu rheoli.
